智能燃气PE管道定位仪DGGL12-LVR8

海南德哥投资有限公司工程事业部新推出的一款更加经济耐用便携的燃气PE管道声波定位仪，所有的仪器部件全部集成放置于仪器专用拉杆箱中，一体化设计更方便携带。仪器双向有效探测距离可达3000m；探测深度可达6m；定位精度可达10cm。

发射机DGGL12部分特点：

● DGGL12发射机可选配无线遥控功能，可3公里内远程控制发射机的开启、关闭、调频率调功率，遥控器也可远程监控发射机的状态。发射机分为标准版（非遥控）和遥控版；

● 6频段和6档功率输出，频率输出有4种模式，有恒频、双变频和三变频及脉冲。根据探测距离远近、输出功率6档可调，近距中距远距各种情况无盲区探测；多频率多功率的配合使用既能保证精度同时还能保证探测距离，也能取得更好的探测效果；

● 发射特殊调制的频率，大幅提升仪器在嘈杂环境下的信号识别度；

● 无需开挖无需停气，气体振动器坚固耐用并标配燃气快速接头，连接快捷方便高效；

● 所有部件集于一个带轮子的仪器专用拉杆箱中，一体化设计更方便携带；

● 模块化设计，更小更轻便；

● 更低的使用成本。

接收机DGLVR8部分特点：

● 接收机探头采用了高灵敏度压电传感技术，具有很高的灵敏度，可监听到弱小的声音信号；

● 听音音质柔和清晰，并具备5级听力保护功能，可以防止较大的声音进入耳机，保护使用者的听力；

● 录音和数据保存功能：可以保存现场音频和图像信息，不在现场的人也可以通过保存的现场音频和图像信息协助探测管道；

● 探测模式通过方柱图表示每个点测量的信号的大小，方便对比更容易定位管道位置；

● 多功能彩色智慧触屏，无任何按键，图形显示清晰直观；

● 具有无线蓝牙功能，有线耳机和蓝牙无线耳机可同时使用也可单独使用。一台接收机可两人同时听音，提高了检测准确率和效率；

● 可自由设置调整听音频宽，最小频宽可达20Hz；

● 接收机实时显示采集到的振动信号频率，听音时也可以观看数值大小辅助定位；

● 接收机可与市场上其他同类燃气PE管道定位仪发射机匹配使用。接收机具有精确测频功能，可测量其他品牌管线声波定位仪发射机的发射频率，并可匹配使用；

● 接收机和探头及箱体都小巧精致，携带方便。三角爪无需拆卸即可快速安装探针，硬质地面模式和软土模式快速切换；

● 接收机可调节长短的背带设计更方便现场操作；

● 通过操作接收机上的旋钮旋转和按压来实现平时探测时经常用的增益和音量调节、静音和测量等功能。

DGGL12发射机参数：

● 输出信号：6频段输出频率；

● 功率输出：6档功率输出；

● 电池：24V 26.1AH可充电锂电池；

● 续航时间：8小时；

● 充电时间：5小时；

● 相对湿度：95%；

● 防护等级：IP 65；

● 重量：13.9kg（含运输箱）。

DGGL12气体振动器参数：

● 重量：3.8kg；

● 尺寸：136mm(下圆直径) x 152(上圆直径) x 116mm(高度)；

● 进气口内径：26mm。

无线遥控参数（可选配）：

● 通讯模式：LORA直序扩频；

● 通讯频段：470±100Mhz；

● 电池：7.4V 2800mAH；

● 数据格式：FSK/GFSK调制；

● 重量：184g；

● 尺寸：162mm×80mm×28mm。

接收机DGLVR8参数：

● 频率范围：0~2000Hz；

● 放大倍数：500倍；

● 数字带通滤波器通带与阻带比：＞50dB；

● 数字带通滤波器通带宽：20Hz，40Hz，60Hz，80Hz，100Hz，200Hz，300Hz，400Hz，500Hz，600Hz，700Hz，800Hz，900Hz，1kHz，2kHz共15档；

● 数字带通滤波器中心频率：以10Hz为单位步进；

● 电池工作时间：＞12h；

● 充电时间：＜5h；

● 电池容量：7.4V 6300MAh锂电池供电；

● 重量：836g；

● 尺寸：200x135x60mm；

● 显示屏：高亮，宽温5寸LCD显示屏；

● 防护等级：IP 65；

● 听音输出：头戴式高保真蓝牙耳机；

● 显示：显示噪声强度、滤波选择和频率分析 ，低噪声水平图示；

● 存储功能：16G存储，可存储声音和图像；

● 充电器：AC220V DC8.4V。

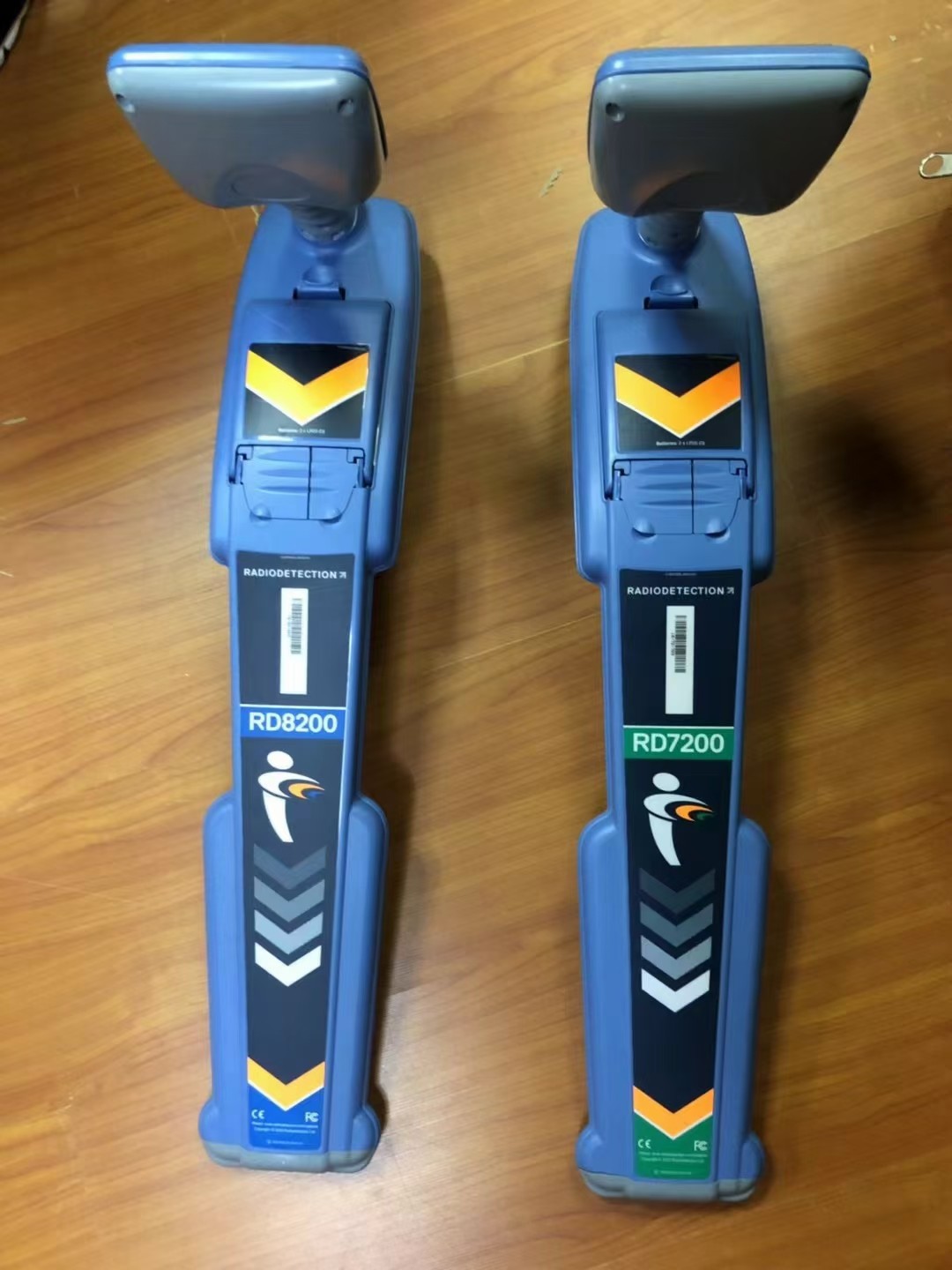

雷迪RD8200地下金属管线探测仪

雷迪RD8200地下金属管线探测仪技术指标：

1、接收机技术参数

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。

测深范围：管线≤ 6米，探头≤15米

测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）

定位精度：± 5%

2、发射机技术参数

发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个

故障查找：可检测短路至不大于2兆欧间的对地绝缘故障

输出功率：小于等于10瓦，具有瞬间过压保护功能，输出电压不高于90伏

万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

雷迪RD8200地下金属管线探测仪探测深度可以超过6米，但精度降低。

雷迪RD8200地下金属管线探测仪标准配置：

RD8200接收机一台，TX-10发射机一台（10瓦），红黑直连线一根，接地延长线一根，接地棒一个，磁吸一个，拉杆式仪器包一个，中英文说明书各一份。

常用选配件：

RD7200/RD8200发射机专用锂电池套件：9800mAh超大容量锂电池，用于Tx-10发射机稳定供电。一次性充电可以正常工作五天以上，可反复充电1000次以上，绿色环保，重量轻，使用方便。

RD7200/RD8200发射机夹钳：安全施加信号于带电电缆。4英寸，8.5英寸（用于粗的管道和电缆）可选。

RD7200/RD8200接收机夹钳：连接在接收机上，用于管沟中多根带电电缆的识别。4英寸可选。

RD7200/RD8200听诊器：连接在接收机上，用于在电缆密集区域内识别某条带电电缆，精度和安全性高于接收机夹钳。

推杆：用于推动非金属管道中的发射探头。

RD7200/RD8200发射探头系列：用于定位金属管道和管槽。

RD7200/RD8200A字架：定位电缆外护套对地绝缘故障（仅配合RD8200PDL、RD8200PTL及部分RD7200型号）。

RD7200/RD8200水下天线：定位水下电缆，可探测水下100米深的电缆和管道。
